Stapelbed voor de Trigano Rubis 340

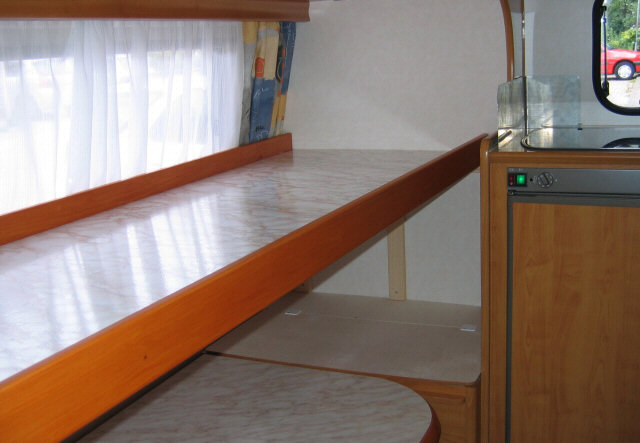

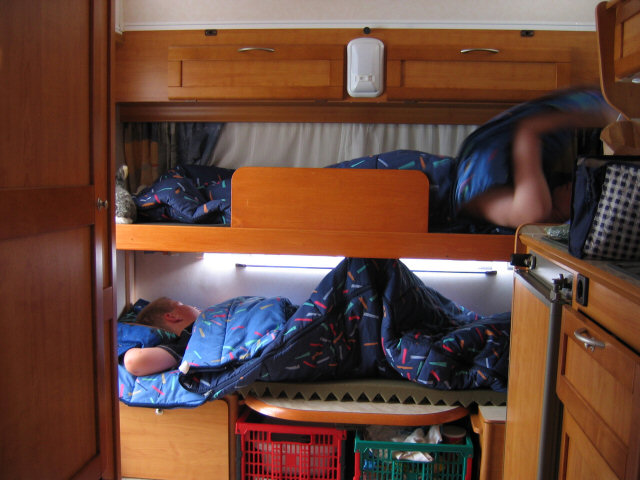

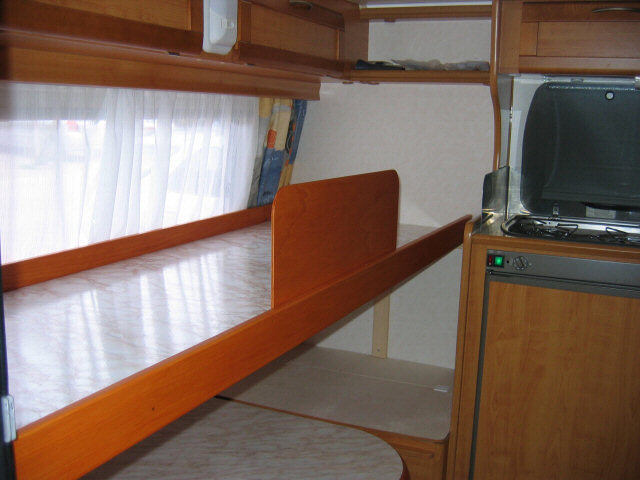

Ons uitgangspunt is dat er een vierde persoon kan slapen en dat er een groot werkblad bij komt voor tijdens het koken.

In de praktijk gaat het als volgt. De kinderen slapen alleen in de caravan bij slecht weer of onderweg. De dinette gebruiken we niet. Het stapelbed/werkblad  wordt volop gebruikt om spullen op te zetten. Onder het stapelbed/werkblad worden de bed spullen overdag opgeslagen.

 De kussens van de achter dinette  laten we thuis.

Werkwijze:

Het stapelbed is eenvoudig te maken.

De tussenruimte is 470 mm, min 50 mm voor een matrasje blijft er 420mm over om tussen te slapen.

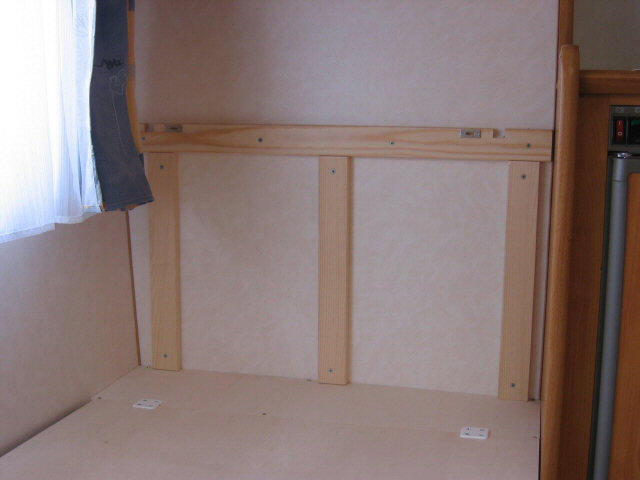

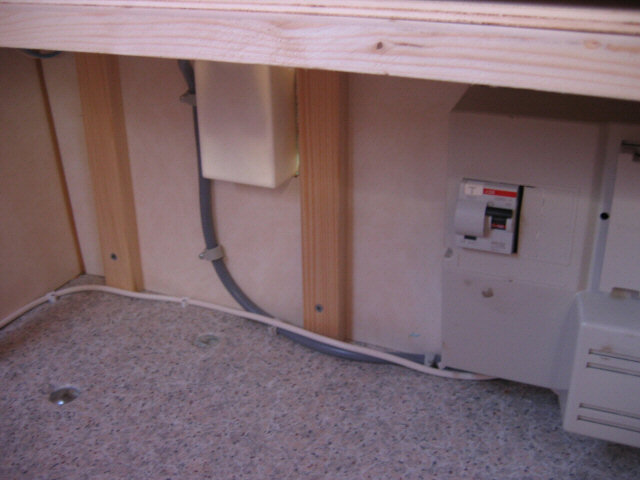

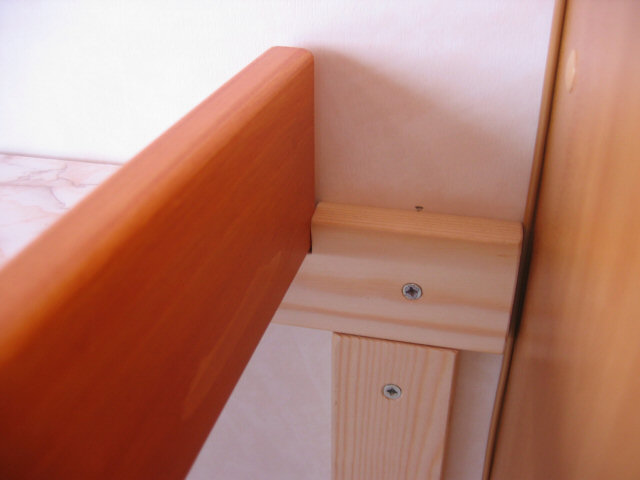

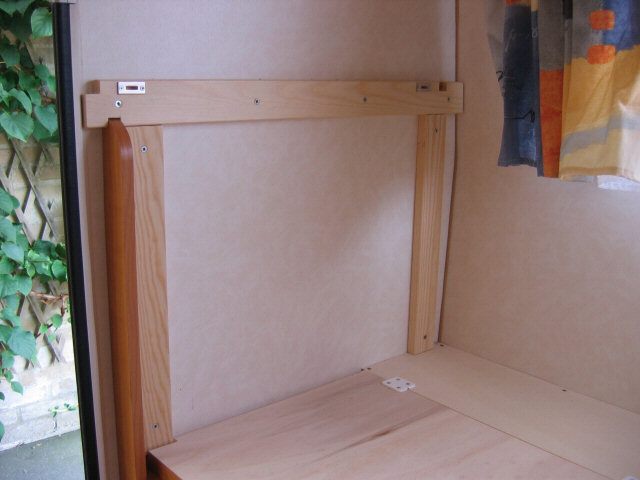

Het steunregelwerk is 55*18 mm. Dit staat op de bankjes. Let op dit moet doorgezet worden tot op de vloer.

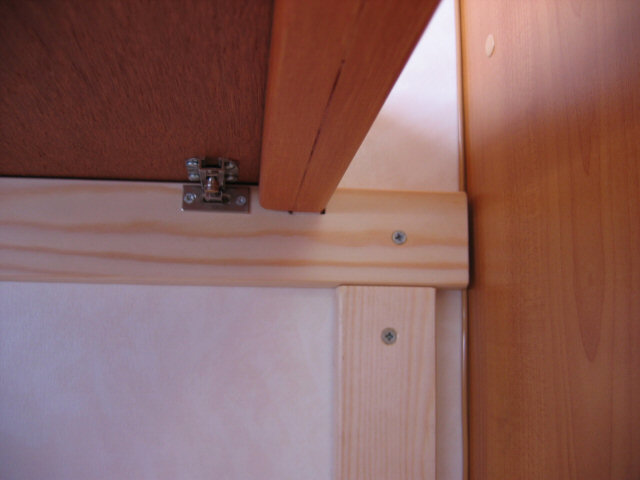

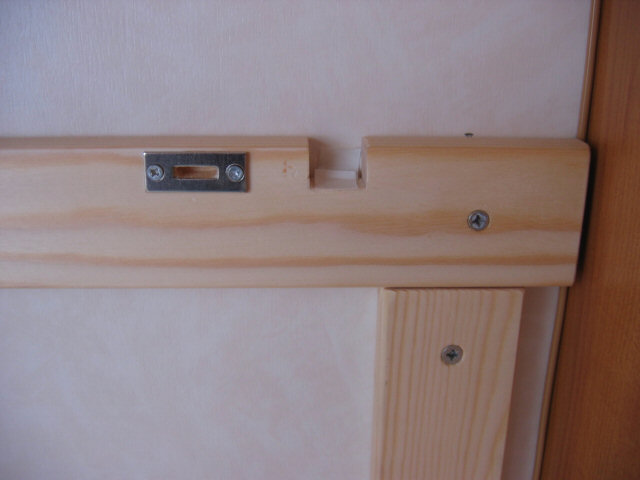

Hier in zijn uitsparingen gemaakt waar het stapelbed in valt. Dit blokkeert de zijdelingse beweging.

In deze uitsparingen een stukje rubber plakken, dit om kraken te voorkomen.

Bij de montage op de caravanwand moet men rekening houden met de dunne laag triplex ( 3 mm ). De schroeven niet (te) vast draaien.

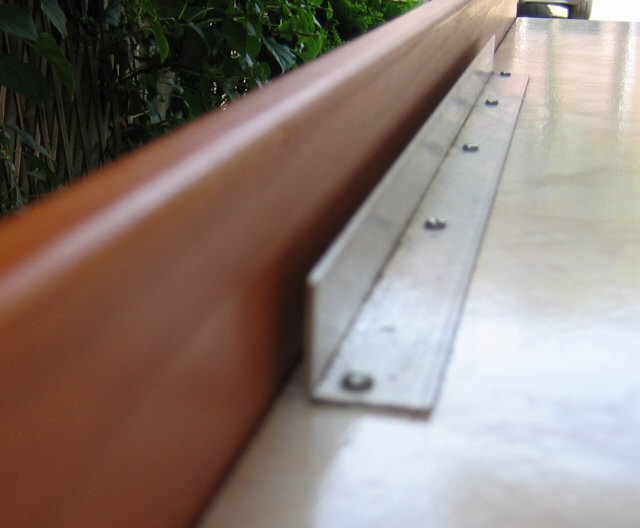

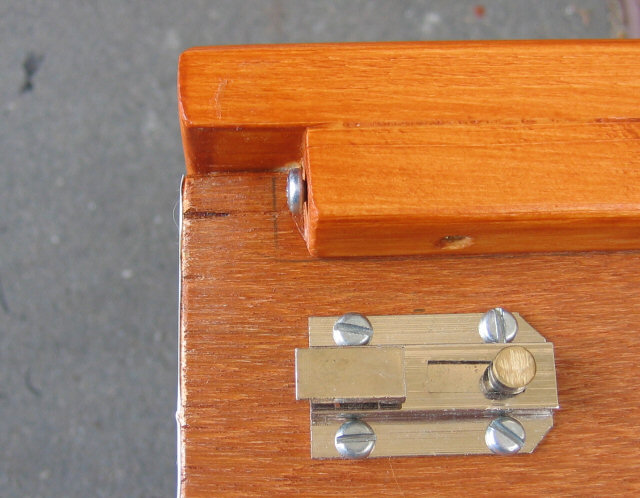

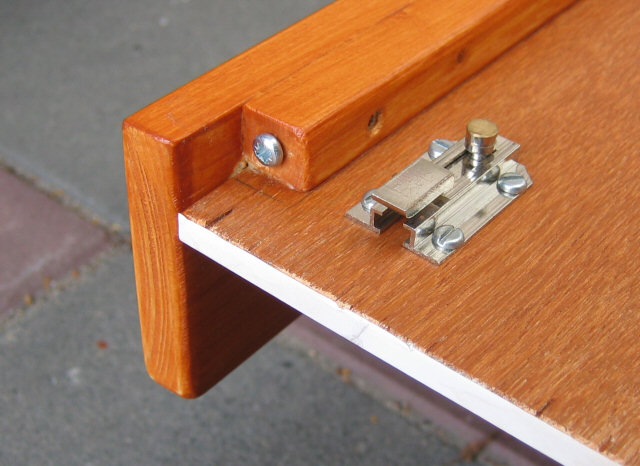

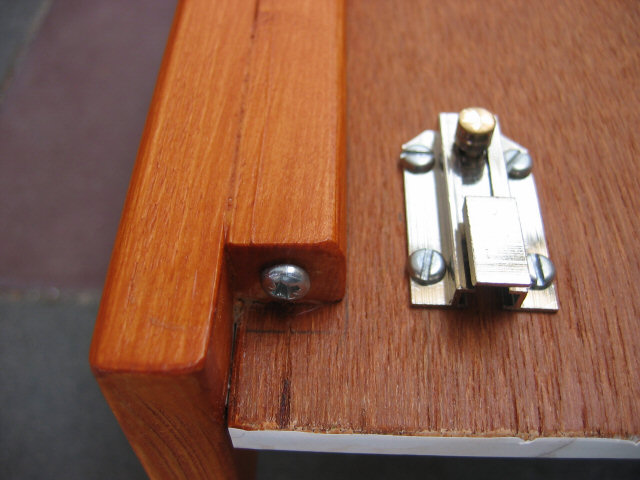

Het bed bestaat uit een plaat triplex van 10 mm dik en zij regels van 80*18 mm. Hij is 1900 mm lang ( zelf meten in Uw caravan, niet te krap maken anders krijgt U hem er niet uit. ). De buitenmaten zijn bij de deur 630 mm breed en bij het keukenblok 660 mm breed. Het bed loopt parallel met de achterwand. Het hoeklatje is 15*18 mm. Dit latje is iets korter gehouden om een stelschroefje te plaatsen, hiermee kun je de langsspeling wegstellen. Deze lat goed verlijmen voor de sterkte. (doorzakken)

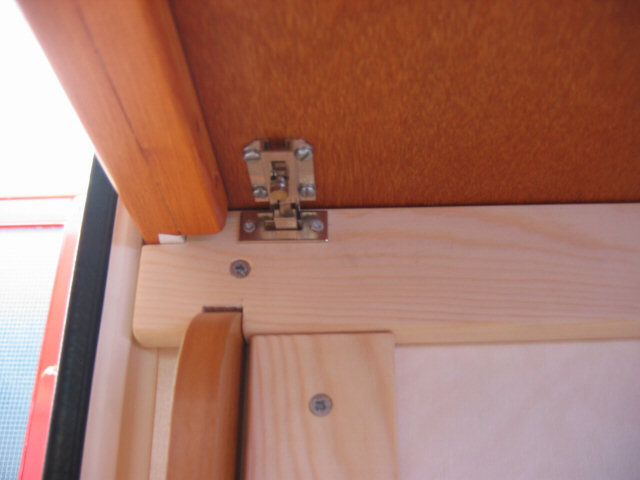

De knopjes van de blokkeerschuifjes moeten afgezaagd worden zodat ze gelijk met de onderkant komen.

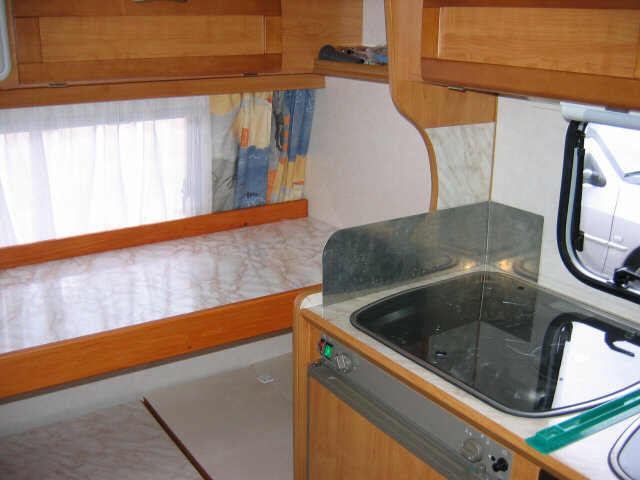

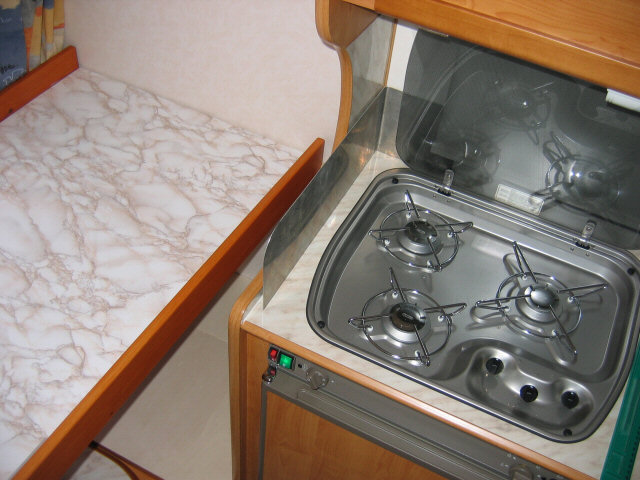

De bovenkant heb ik beplakt met een plakfolie met marmerlook. Nu nog opzoek naar een stuk formica met hetzelfde motief als het keukenblad.

De bijgevoegde foto's vertellen de rest van het verhaal.
